Регулятор давления газа РДГ

Регулятор давления газа РДГ предназначен для обеспечения редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, а также автоматического отключения подачи газа при аварийном повышении или понижении выходного давления. Устанавливаются в газораспределительных станциях систем подачи газа в городах и селах.

Наименование параметраРДГ-50Н (В)РДГ-80Н (В)РДГ-150Н (В)
Регулируемая средаприродный газ по ГОСТ 5542-87
Температура окружающей среды, °С−40…+60
Максимальное входное давление, МПа, не более1,2
Диапазон настройки выходного давления, Рвых., МПа
для низкого0,0015–0,06
для высокого0,06–0,6
Точность регулирования выходного давления, %±10
Диапазон настройки срабатывания механизма контроля
при повышении выходного давления, МПа1,25–1,5 Рвых
при понижении выходного давления, МПа0,15–0,5 Рвых,
(но не менее 0,0009 Мпа)
Пропускная способность, м³/ч
при Рвх=0,1 МПа110022504950
при Рвх=1.2 МПа71001460032000
Присоединительные размеры патрубков, условный проход Ду, мм
вход 5080150
выход5080150
Диаметр седла, мм30, 35, 40, 456598
СоединениеФланцевое по ГОСТ 12820-80
Габаритные размеры, мм, не более530×530×360 507×560×470623×638×590
Строительный размер, мм365502570
Масса, кг40105153
Срок службы, лет, (не менее)15
Гарантийный срок эксплуатации, мес.18

Пропускная способность, м³/ч

Рвх, МПаРДГ-50НРДГ-50В
Седло 30Седло 35Седло 40Седло 45Седло 30Седло 35Седло 40Седло 45
0,05250330470600————
0,145060085011004506008501100
0,26509501250165065095012501650
0,3850125017002200850125017002200
0,411001550210027501100155021002750
0,513001850250032801300185025003280
0,615002150295038001500215029503800
0,717002500335043501700250033504350
0,819502800380049001950280038004900
0,921503100420054502150310042005450
1,023503400460060002350340046006000
1,126003700505065502600370050506550
1,228004050545071002800405054507100

Рвх, МПаРДГ-80НРДГ-80ВРДГ-150НРДГ-150В
0,051250—2750—
0,12250225049504950
0,23400340074007400
0,34500450098509850
0,4560056001280012800
0,5675067501480014800
0,6785078501725017250
0,7900090001970019700
0,810100101002215022150
0,911200112002460024600
1,012350123502705027050
1,113450134502950029500
1,214600146003200032000

Функциональная схема

Функциональная схема регулятора РДГ

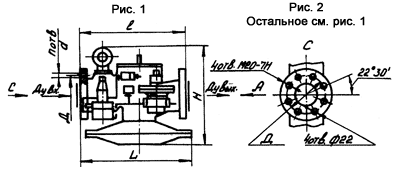

Наименование изделияДуdу;tLlНВn отв/dДИ
РДГ-50-Н;В50Ø25×4,55303653605304отв. Ø18125115
РДГ-80-Н;В80Ø25×4,55075024705604отв. Ø18160155
РДГ-150-Н;В150Ø35×3,25623570590638—240155
