Система автоматического контроля загазованности модернизированная с клапаном САКЗ-МК

Система автоматического контроля загазованности модернизированная с клапаном САКЗ-МК, предназначена для непрерывного автоматического контроля содержания топливного углеводородного (CnHm; далее — природного) и угарного (моноксида углерода CO) газов в воздухе помещений с выдачей световой и звуковой сигнализации и перекрытием подачи газа в предаварийных ситуациях.

Область применения

Обеспечение безопасной эксплуатации газовых котлов, газонагревательных приборов и другой газоиспользующей аппаратуры в котельных, газоперекачивающих станциях, производственных и бытовых помещениях.

Применение системы значительно повышает безопасность эксплуатации газового оборудования и является необходимым в соответствии с предписывающими документами Ростехнадзора.

Основные достоинства системы

• Отсутствие потребления электроэнергии клапаном в дежурном режиме;
• Безопасное значение управляющего напряжения (не более 42В) в аварийных ситуациях;
• Исключение самопроизвольного открытия клапана;
• Отсутствие поджимных пружин и резиновых мембран, что повышает надежность и долговечность клапанов;
• Возможность управления приточно-вытяжной вентиляцией;
• Наличие двух порогов срабатывания по уровню загазованности;
• Возможность подключения внешних датчиков, охранной и пожарной сигнализации;
• Наличие выносных диспетчерских пультов.

Принцип действия

При повышении в контролируемом помещении концентрации природного или угарного газа до уровня порога 1 соответствующий сигнализатор загазованности выдает световой и звуковой сигналы и электрический сигнал в линию связи. В модификациях САКЗ-МК-2, САКЗ-МК-3 этот сигнал через цепочку сигнализаторов поступает на блок сигнализации и управления  БСУ или БСУ-К, который также осуществляет световую индикацию (БСУ-К — и звуковую сигнализацию) и включает исполнительное устройство (вентиляцию). Если концентрация газа продолжает возрастать, аналогично срабатывает сигнализация порога 2. По этому сигналу БСУ (в модификации САКЗ-МК-2) или БСУ-К (в модификации САКЗ-МК-3) выдает импульсы на клапан, который закрывается и прекращает подачу газа. В модификациях САКЗ-МК-1, САКЗ-МК-1-1Т функции блока сигнализации и управления в части управления клапаном выполняет сигнализатор СЗ-1-1Г, СЗ-1-2Г или СЗ-1-1ГТ.

В системе САКЗ-МК-3 при срабатывании датчика, свидетельствующем о выходе одного из параметров технологического процесса за допустимый диапазон, неисправности оборудования, пожаре или взломе, блок сигнализации и управления котельной БСУ-К осуществляет звуковую сигнализацию, световую индикацию конкретной причины тревоги и закрывает клапан КЗГЭМ-У (кроме случая взлома). Во всех случаях, когда происходит перекрытие подачи газа (по сигналам внешних датчиков или по 2-му порогу загазованности) свечение соответствующего светового индикатора сохраняется после исчезновения аварийного сигнала неограниченно долго (до нажатия кнопки «Сброс»), что позволяет точно установить причину остановки необслуживаемой котельной.

При наличии в составе системы удаленного пульта ПДС, ПД или ПК, располагаемого в месте нахождения дежурного персонала, на нем дублируется звуковая сигнализация и световая индикация аварийных ситуаций (в системе САКЗ-МК-3 — в несколько сокращенном объеме).

Система обеспечивает закрытие клапана при отключении питающей сети. Для устойчивой работы в условиях кратковременных падений сетевого напряжения предусмотрена задержка в несколько секунд.

В системе предусмотрен контроль целостности всех соединительных кабелей. Предусмотрена специальная световая индикация повреждения линий связи: с клапаном на блоке сигнализации и управления, с диспетчерским пультом — на пульте, а на нарушение целостности линии, соединяющей сигнализаторы между собой и с блоком сигнализации и управления, система реагирует как на загазованность с выдачей световой и звуковой сигнализации и перекрытием подачи газа.

При комплектации клапаном с индикацией состояния (КЗГЭМ-УИ) обеспечивается  БСУ-К, ПДС, ПД.

САКЗ-МК выпускается в следующих модификациях:

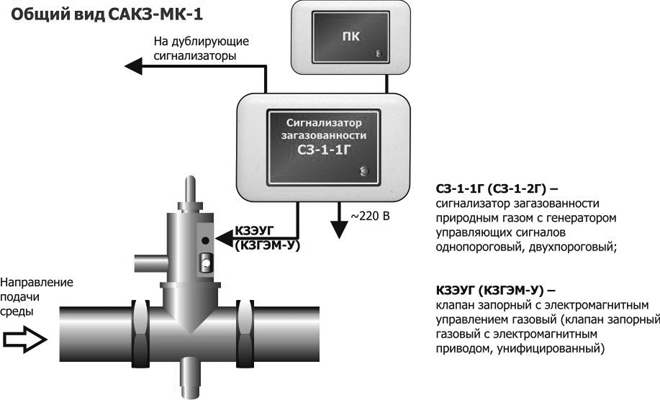

САКЗ-МК-1 для контроля загазованности только природным газом

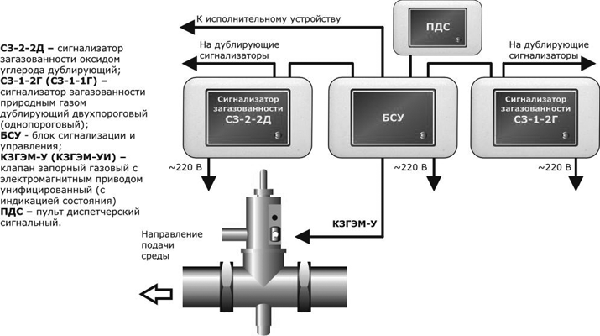

САКЗ-МК-2 для контроля загазованности природным и угарным газами

САКЗ-МК-3 для контроля загазованности, параметров технологического процесса и работы оборудования в необслуживаемых котельных
